RS232toMBus-XL, modely 45, 80, 120, 190
Komunikačný prevodník RS232 na M-Bus
|
|
|
Použitie
Vzdialené vyčítavanie údajov z M-Bus zariadení prostredníctvom sériovej komunikačnej linky RS232 v priemysle, automatizácii budov. Najčastejšie používané M-Bus slave zariadenia sú merače spotreby tepla, vody a elektrickej energie.
Popis
Prevodník RS232toMBus-XL zabezpečuje konverziu sériovej linky RS232 na rozhranie M-Bus. Pri konverzii nedochádza k žiadnym zmenám obsahu správ ani komunikačnej rýchlosti. V závislosti od typu prevodníka je maximálny počet pripojiteľných M-Bus slave zriadení 45, 80, 120 alebo 190.
Hlavné vlastnosti
M-Bus prevodník má procesorom riadenú kontrolu vlastného stavu, stavu napájania a stavu M-Bus linky.
Prevádzkové a chybové stavy sú indikované pomocou LED indikácie a uľahčujú a zrýchľujú odhalenie možných chýb pri M-Bus komunikácii.
M-Bus port
- Pripojenie 1 až 45, 80, 120, alebo 190 M-Bus slave zariadení podľa typu prevodníka.
- Prepäťová ochrana zaručujúca nadštandardnú odolnosť voči prepätiu.
- Prúdová ochrana proti preťaženiu a skratu na linke.
- Ochrana pred cudzím napätím.
- Procesorová kontrola stavov M-Bus linky s LED Indikácia rôznych chybových stavov.
- Indikácia kolízie odpovedajúcich M-Bus slave zariadení.
- Indikácia obsadenosti M-Bus linky slave zariadeniami.
- Indikácia preťaženia, skratu, kapacitného preťaženia M-Bus linky.
Napájanie
- Široký rozsah jednosmerného napájacieho napätia 12-30V (20-30V pre model XL190).
- Ochrana proti prepätiu.
- Procesorová kontrola napájacieho napätia s indikáciou správnosti a chýb.
RS232
- Signály: TxD, RxD a GND
- Ochrany proti prepätiu.
- Galvanické oddelenie od napájania aj M-Bus linky.
Mechanická konštrukcia
- Hliníková krabička s montážou na 35mm DIN lištu.
Záruka kvality
- Každý prevodník prechádza počas výroby niekoľkými funkčnými elektrickými testami.
Po konečnom skompletovaní sa ešte vykonáva záverečný komunikačný test.
- EMC certifikácia v akreditovanom laboratóriu pre priemyselné prostredie.
- Kvalitný návrh a konštrukcia na základe dlhoročných praktických skúseností.
|
|
| Komunikačné signály | RxD, TxD a GND |
| Ochrany | ochrana proti ESD ±15kV, filtre |
| Galvanické oddelenie | >1kV od napájania, 1kV od M-Bus linky |
| Konektor | násuvná svorkovnica pre vodiče do max. prierezu 2,5mm2 |
|
| Počet pripojiteľných zariadení - XL45 | 1 až 45 SLAVE zariadení, kľudový prúd max. 67,5mA |
| Počet pripojiteľných zariadení - XL80 | 1 až 80 SLAVE zariadení, kľudový prúd max. 120mA |
| Počet pripojiteľných zariadení - XL120 | 1 až 120 SLAVE zariadení, kľudový prúd max. 180mA |
| Počet pripojiteľných zariadení - XL190 | 1 až 190 SLAVE zariadení, kľudový prúd max. 285mA |
| Prenosová rýchlosť | 300 - 9600 bps |
| Ochrany | - ochrana proti prepätiu TVS 1500W |
- elektronická ochrana pri preťažení a skrate na linke |
- elektronická ochrana proti cudziemu napätiu |
pozn. prevodník je odolný voči trvalému skratu na linke |
| Galvanické oddelenie | od napájania 1kV, 1kV od linky RS232 |
| Konektor | násuvná svorkovnica pre vodiče do max. prierezu 2,5mm2 |
|
| Odporúčaný rozsah napájacích napätí |
| Jednosmerné napájanie | 12V až 30V, model XL190 20V až 30V |
| Maximálne limity napájacieho napätia - trvalá prevádzka pri týchto napätiach sa neodporúča |
| Min. jednosmerné napájanie | 11V - min. napätie nutné pre funkčnosť prevodníka |
| Max. jednosmerné napájanie | 31V - pri vyššom začína účinkovať ochrana proti prepätiu |
| Ochrany | - ochrana proti prepätiu TVS 1500W |
- ochrana proti prepólovaniu napájacieho napätia |
| Spotreba | 0,85W až 15W podľa typu prevodníka a počtu zapojených M-Bus zariadení |
| Konektor | násuvná svorkovnica pre vodiče prierezu až 2,5mm2 |
|
| Power - zelená | indikácia napájania. Pri blikaní je detekovaná chyba prevodníka. |
| Transmit - zelená | indikácia vysielania dát na M-Bus linke |
| Receive - žltá | indikácia príjmu dát na M-Bus linke |
| Meters - žltá | indikácia M-Bus meračov na linke |
| Err./Coll. - červená | indikácia chyby, preťaženia, kolízie na M-Bus linke |
| pozn. pre presný význam LED indikácie viď manuál |
|
| Pracovný rozsah | -40°C až 70°C |
|
| Mechanické prevedenie | hliníková krabička |
| Montáž | DIN lišta 35mm |
| Rozmery: výška x šírka x dĺžka | 38 x 81,5 x 107 mm - bez konektorov |
| 38 x 81,5 x 125 mm - s konektormi |
| Krytie | IP40 |
| Hmotnosť | 220g (XL45, XL80) 240g (XL120, XL190) |
EMC kompatibilita M-Bus prevodníka bola testovaná podľa nasledujúcich noriem pre priemyselné prostredie.
|
| Norma | Skúška | Úroveň |
| EN 55011 | Power line - CONDUCTED EMISSIONS 10/150 kHz - 30 MHz | Class A |
| EN 55011 | RADIATED EMISSIONS (Electric Field) 30 MHz - 1000 MHz | Class A |
| |
|
| Norma | Skúška | Úroveň |
| EN 61000-4-2 | ELECTROSTATIC DISCHARGE (ESD) - Contact discharge | ± 4 kV |
| EN 61000-4-2 | ELECTROSTATIC DISCHARGE (ESD) - Air discharge | ± 8 kV |
| EN 61000-4-3 | RADIATED RADIO-FREQUENCY ELECTROMAG. FIELD 80MHz - 1GHz | 10 V/m |
| EN 61000-4-3 | RADIATED RADIO-FREQUENCY ELECTROMAG. FIELD 1,4GHz - 2GHz | 10 V/m |
| EN 61000-4-3 | RADIATED RADIO-FREQUENCY ELECTROMAG. FIELD 2GHz - 2,7GHz | 3 V/m |
| EN 61000-4-4 | ELECTRICAL FAST TRANSIENT/BURST - Power line | ± 4 kV |
| EN 61000-4-4 | ELECTRICAL FAST TRANSIENT/BURST - M-Bus, RS232 line | ± 4 kV |
| EN 61000-4-5 | SURGE IMMUNITY - Power line. Common/differential mode. | ± 1 kV / ± 500 V |
| EN 61000-4-5 | SURGE IMMUNITY - M-Bus, RS232 line. Cable shielding. | ± 4 kV |
| EN 61000-4-5 | SURGE IMMUNITY - M-Bus line. Common/differential mode.* | ± 4 kV / ± 2 kV |
| EN 61000-4-6 | CONDUCTED DISTURBANCES, INDUCED BY RADIO-FREQUENCY | 10 V |
| FIELDS 0,15MHz - 80 MHZ. M-Bus line |
* test vykonaný na žiadosť výrobcu.
M-Bus port prevodníka má zvýšenú odolnosť voči prepätiu. Takýto spôsob vykonania skúšky sa pri použití tieneného kábla nevyžaduje.
|
|
Koncový zákazník
Cennik pre fyzické osoby a firmy,
ktoré nenakupujú prevodníky za účelom ďalšieho predaja.
|
| |
|
Integrátor
Cenník pre firmy, ktoré nakupujú prevodníky za účelom ďalšieho predaja
svojim zákazníkom v rámci svojej výrobnej alebo dodávateľskej činnosti.
Cenník je dostupný len pre registrovaných obchodných partnerov.
Žiadosť o registráciu.
|
|
|
Názov/Súbor
|
Dátum
|
Veľkosť
|
|
Reklamný leták
|
Prevziať
|
|
RS232toMBus-XL_letak_v2_5_SK.pdf
|
25.8. 2023
|
636 kB
|
|
|
Návod
|
Prevziať
|
|
RS232toMBus-XL_navod_v1_4_SK.pdf
|
3.1. 2020
|
1,34 MB
|
|
|
Pohľad zhora

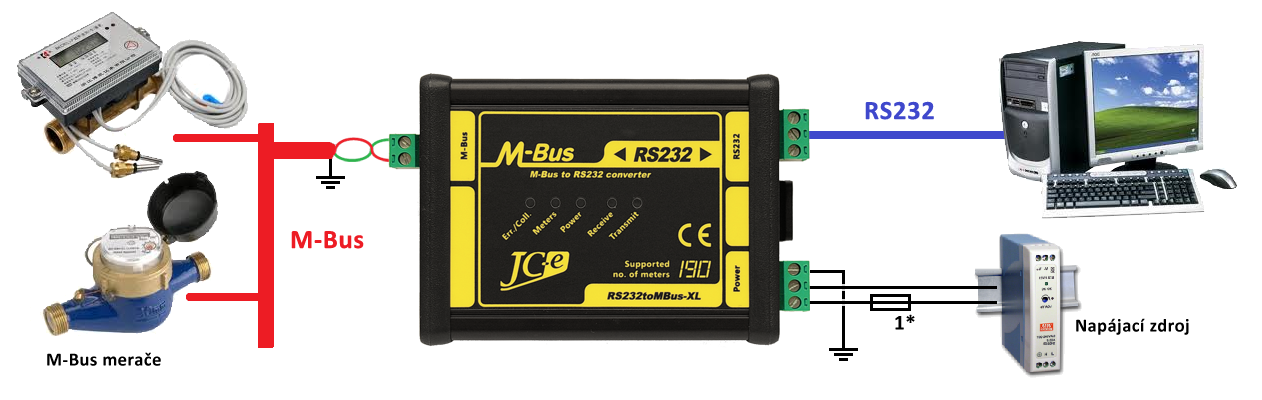

Doporučené zapojenie
Doporučené zapojenie prevodníka s M-Bus zariadeniami, napájacím zdrojom a pripojením k počítaču prostredníctvom sériovej komunikačnej linky RS232.
LED indikácia
| Indikácia prevádzkových stavov |
|
| Power LED svieti | Prevodník a napájanie je v poriadku. |
| Transmit LED bliká | Sú vysielané dáta na M-Bus linku. |
| Receive LED bliká | Sú prijímané dáta z M-Bus linky. |
| Svieti Meters LED | Zaťažená M-Bus linka. Na linku sú pripojené merače. |
| Nesvieti Meters LED | Odpojená M-Bus linka. Na linku nie sú pripojené merače. |
| Rýchlo bliká Meters LED | Dosiahnutá max. kapacita meračov na M-Bus linke (tolerancia 2 meračov). |
| Indikácia poruchových stavov |
|
| Power LED bliká | Interná chyba prevodníka. |
| Power LED bliká + svieti Err./Coll. LED | Cudzie napätie na M-Bus linke, alebo interná chyba prevodníka. |
| Err./Coll. LED bliká, alebo svieti | Preťažený prevodník - príliš veľa meračov, skrat na M-Bus linke, alebo kapacitne preťažená M-Bus linka (C linky >5μF).
Pri zapnutí napájania - kapacitne preťažená M-Bus linka (C linky >1μF). Zvýšenú kapacitu môžu spôsobovať M-Bus merače pri zapnutí. Kapacita môže potom klesnúť pod 1μF. |
| Na krátko zasvieti Err./Coll. LED | Pri príjme dát - bliká Receive LED. Komunikačná kolízia. Súčasné odpovedanie viacerých meračov.
Pri vysielaní dát - bliká Transmit LED. Dochádza k chybe pri vysielaní (chybné napätia na M-Bus linke). Interná chyba prevodníka, alebo kapacitné preťaženie M-Bus linky. |
Konektory časť M-Bus
|
M-Bus | Konektor pre pripojenie M-Bus linky. | SH-02-5,08 |
Konektory časť napájania a RS232
|
Power | Konektor pre pripojenie napájacieho napätia. | SH-02-5,08 |
| V+ Kladný pól jednosmerného napájacieho napätia. |
| V- Záporný pól jednosmerného napájacieho napätia. |
 Uzemnenie. |
| RS232 | Konektor pre pripojenie rozhrania RS232. | SH-02-5,08 |
| Rx RS232 linka Receive. |
| Tx RS232 linka Transmit. |
| GND RS232 Ground. |
Rozmery
|
|
|
|
