EthMBus-5 LITE, rada X-Port
Komunikačný prevodník Ethernet na M-Bus
|
|
|
Základný ethernetový prevodník
Je určený na vzdialenú komunikáciu s M-Bus meračmi prostredníctvom
počítačovej siete Ethernet v automatizácii budov, rodinných domov a podobne.
Prevodník funguje len ako transparentná brána pre
prenos M-Bus správ pomocou Ethernetových protokolov TCP alebo UDP.
Údaje sú poskytované len formou vyčítania cez M-Bus protokol.
Hlavné vlastnosti
M-Bus port
- Pripojenie 1 až 5 M-Bus slave zariadení.
Najčastejšie používané sú merače spotreby tepla, vody, plynu a elektrickej energie.
- Prepäťová ochrana zaručujúca nadštandardnú odolnosť voči prepätiu.
- Prúdová ochrana proti preťaženiu a skratu na linke s LED indikáciou stavov.
Napájanie
- Široký rozsah napájacieho napätia. DC 9-39,5V a AC 9-27,5V.
- Ochrana proti prepätiu a prúdová poistka.
- LED indikácia napájania.
Ethernet
- TCP, UDP protokoly a SW virtuálneho COM portu.
- 10/100BASE-TX ethernet port, konektor RJ45.
Mechanická konštrukcia
- Hliníková krabička s montážou na 35mm DIN lištu.
Hlavné software-ové vlastnosti
Režim transparentnej brány:
- TCP/IP spojenie režim server - možnosť viacerých spojení naraz.
- TCP/IP spojenie režim client.
- UDP spojenie v režime jeden klient, niekoľko klientov.
|
|
Software-ové funkcie
- Konfigurácia prevodníka len cez webové rozhranie.
- TCP a UDP komunikácia v režime server aj klient.
Hlavné odlišné vlastnosti voči prevodníku EthMBus-5 SMART
- Žiadne SMART funkcie pre samostatné vyčítanie, spracovanie a poskytovanie M-Bus údajov.
- Nižšia spotreba napájania.
- Podpora viacerých spojení v režime TCP/IP server.
- Neposkytuje Telnet rozhranie pre konfiguráciu.
- Neposkytuje Logovanie Ethernetovej aktivity a chybových stavov.
- Bez možnosti nastavenia záložných IP adries pre vytvorenie TCP/IP spojenia.
Záruka kvality
- Každý prevodník prechádza počas výroby niekoľkými funkčnými elektrickými testami.
Po konečnom skompletovaní sa ešte vykonáva záverečný komunikačný test.
- EMC certifikácia v akreditovanom laboratóriu pre priemyselné prostredie.
- Kvalitný návrh a konštrukcia na základe dlhoročných praktických skúseností.
|
|
| Komunikačné rozhranie | 10BASE-T, alebo 100BASE-TX (auto-sensing) |
| Komunikačné protokoly | ARP, UDP, TCP, ICMP, AutoIP, DHCP, HTTP |
| Konektor | RJ45 |
| Kompatibilita | Ethernet: Version 2.0/IEEE 802.3 |
|
| Počet pripojiteľných zariadení | 1 až 5 SLAVE zariadení, kľudový prúd max. 7,5mA |
| Prenosová rýchlosť | 300 - 9600 bps |
| Ochrany | - ochrana proti prepätiu TVS 1500W |
- elektronická ochrana pri preťažení a skrate na linke |
pozn. prevodník je odolný voči trvalému skratu na linke |
| Galvanické oddelenie | od napájania 1kV, od Ethernetu >1kV |
| Konektor | násuvná svorkovnica pre vodiče prierezu až 2,5mm2 |
|
| Odporúčaný rozsah napájacích napätí |
| Jednosmerné napájanie | 9V až 39,5V |
| Striedavé napájanie | 9V až 27,5V |
| Maximálne limity napájacieho napätia - trvalá prevádzka pri týchto napätiach sa neodporúča |
| Min. napájanie | 8,5V DC, 8,5V AC |
| Max. napájanie | 42,5V DC, 29,5V AC |
| Ochrany | ochrana proti prepätiu TVS 1500W |
| ochrana pri nadprúde vratnou PTC poistkou 0,3A |
| Spotreba | 1,7W až 3W* podľa zaťaženia a napájania. *M-Bus linka - skrat |
| Konektor | násuvná svorkovnica pre vodiče prierezu až 2,5mm2 |
|
| Power - zelená | indikácia pripojeného napájacieho napätia |
| Transmit - zelená | indikácia vysielania dát na M-Bus linke |
| Receive - žltá | indikácia príjmu dát na M-Bus linke |
| Overload/Short - červená | indikácia preťaženia M-Bus linky – bliká (kľudový prúd > 8mA), |
| indikácia skratu na M-Bus linke – svieti (R linky < 500Ω) |
|
| Pracovný rozsah | 0°C až 60°C |
|
| Mechanické prevedenie | hliníková krabička |
| Montáž | DIN lišta 35mm |
| Rozmery: výška x šírka x dĺžka | 33 x 57 x 87 mm - bez konektorov |
| 33 x 57 x 106 mm - s konektormi |
| Krytie | IP40 |
| Hmotnosť | 136g |
EMC kompatibilita M-Bus prevodníka bola testovaná podľa nasledujúcich noriem pre priemyselné prostredie.
|
| Norma | Skúška | Úroveň |
| EN 55011 | Power line - CONDUCTED EMISSIONS 10/150 kHz - 30 MHz | Class A |
| EN 55011 | RADIATED EMISSIONS (Electric Field) 30 MHz - 1000 MHz | Class A |
| |
|
| Norma | Skúška | Úroveň |
| EN 61000-4-2 | ELECTROSTATIC DISCHARGE (ESD) - Contact discharge | ± 4 kV |
| EN 61000-4-2 | ELECTROSTATIC DISCHARGE (ESD) - Air discharge | ± 8 kV |
| EN 61000-4-3 | RADIATED RADIO-FREQUENCY ELECTROMAG. FIELD 80MHz - 1GHz | 10 V/m |
| EN 61000-4-3 | RADIATED RADIO-FREQUENCY ELECTROMAG. FIELD 1,4GHz - 2GHz | 10 V/m |
| EN 61000-4-3 | RADIATED RADIO-FREQUENCY ELECTROMAG. FIELD 2GHz - 2,7GHz | 3 V/m |
| EN 61000-4-4 | ELECTRICAL FAST TRANSIENT/BURST - Power line | ± 4 kV |
| EN 61000-4-4 | ELECTRICAL FAST TRANSIENT/BURST - M-Bus line | ± 4 kV |
| EN 61000-4-5 | SURGE IMMUNITY - Power line. Common/differential mode. | ± 1 kV / ± 1 kV |
| EN 61000-4-5 | SURGE IMMUNITY - M-Bus line. Cable shielding. | ± 4 kV |
| EN 61000-4-5 | SURGE IMMUNITY - M-Bus line. Common/differential mode.* | ± 4 kV / ± 2 kV |
| EN 61000-4-6 | CONDUCTED DISTURBANCES, INDUCED BY RADIO-FREQUENCY | 10 V |
| FIELDS 0,15MHz - 80 MHZ. Power line and M-Bus line. |
* test vykonaný na žiadosť výrobcu.
M-Bus port prevodníka má zvýšenú odolnosť voči prepätiu. Takýto spôsob vykonania skúšky sa pri použití tieneného kábla nevyžaduje.
|
|
Koncový zákazník
Cenník pre fyzické osoby a firmy,
ktoré nenakupujú prevodníky za účelom ďalšieho predaja.
|
| |
|
Integrátor
Cenník pre firmy, ktoré nakupujú prevodníky za účelom ďalšieho predaja
svojim zákazníkom v rámci svojej výrobnej alebo dodávateľskej činnosti.
Cenník je dostupný len pre registrovaných obchodných partnerov.
Žiadosť o registráciu.
|
|
|
Názov/Súbor
|
Dátum
|
Veľkosť
|
|
Reklamný leták
|
Prevziať
|
|
EthMBus5_LITE_letak_v1_3_SK.pdf
|
20.4. 2021
|
312 kB
|
|
|
Návod
|
Prevziať
|
|
EthMBus5_LITE_navod_v1_3_SK.pdf
|
20.4. 2021
|
1,19 MB
|
|
|
Návod k Web Interface-u
|
Prevziať
|
|
Ethernet_LITE_Web_Interface_v1_2_EN.pdf
|
29.11. 2019
|
1,87 MB
|
Virtuálny COM port
|
|
Pohľad zhora
Doporučené zapojenie
Doporučené zapojenie prevodníka s M-Bus zariadeniami, napájacím zdrojom a pripojením k počítaču prostredníctvom siete Ethernet.
Konektory časť M-Bus
|
M-Bus | Konektor pre pripojenie M-Bus linky. | SH-02-5,08 |
|
| Transmit | Indikácia vysielania na M-Bus linke. | zelená |
| Receive | Indikácia príjmu na M-Bus linke. | žltá |
| Overload/Short | Indikácia preťaženia, alebo skratu na M-Bus linke | červená |
- pri preťažení LED bliká striedavo s LED Receive, I > 8mA |
- pri skrate LED trvalo svieti, odpor M-Bus linky < 500Ω |
Konektory časť napájania a Ethernetu
|
Power | Konektor pre pripojenie napájacieho napätia a uzemnenia. | SH-02-5,08 |
| Ethernet RJ45 | Konektor pre pripojenie Ethernetového kábla. | RJ45 |
|
| Power | Indikácia správneho napájacieho napätia. | zelená |
| Link | Stav sieťového pripojenia. Svieti ak je dostupné pripojenie do siete. | zelená |
| Rx/Tx | Komunikačná aktivita na sieti. Svieti len pri komunikácii, prenose dát. | žltá |

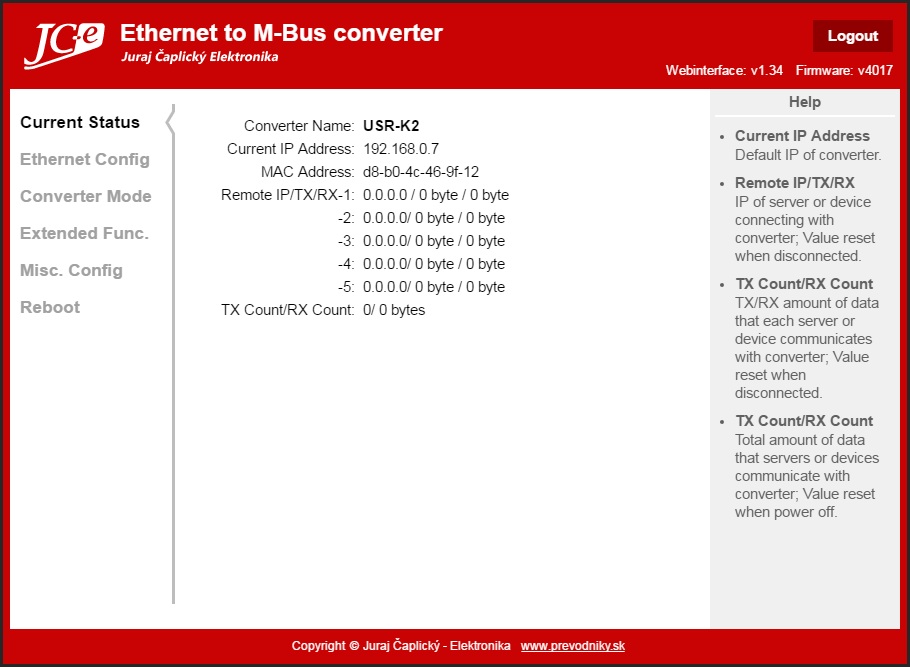

Web Interface
Rozmery
|
|
|
|
