EthMBus-5M LITE, rada M-Port
Komunikačný prevodník Ethernet na M-Bus
|
|
|
Základný ethernetový prevodník
Je určený na vzdialenú komunikáciu s M-Bus meračmi prostredníctvom
počítačovej siete Ethernet v automatizácii budov, rodinných domov a podobne.
Prevodník funguje len ako transparentná brána pre
prenos M-Bus správ pomocou Ethernetových protokolov TCP alebo UDP.
Údaje sú poskytované len formou vyčítania cez M-Bus protokol.
Hlavné vlastnosti
M-Bus port
- Pripojenie 1 až 5 M-Bus slave zariadení.
Najčastejšie používané sú merače spotreby tepla, vody, plynu a elektrickej energie.
- Prepäťová ochrana zaručujúca štandardnú odolnosť voči prepätiu.
- Prúdová ochrana proti preťaženiu a skratu na linke s LED indikáciou stavov.
Napájanie
- Široký rozsah napájacieho napätia DC 8,5-40V a AC 8,5-28V.
- Ochrana proti prepätiu.
- LED indikácia napájania.
Ethernet
- TCP, UDP protokoly a SW virtuálneho COM portu.
- 10/100BASE-TX ethernet port, konektor RJ45.
Mechanická konštrukcia
- Plastová krabička s montážou na 35mm DIN lištu.
Hlavné software-ové vlastnosti
Režim transparentnej brány:
- TCP/IP spojenie režim server - možnosť viacerých spojení naraz.
- TCP/IP spojenie režim client.
- UDP spojenie v režime jeden klient, niekoľko klientov.
|
|
Software-ové funkcie
- Konfigurácia prevodníka len cez webové rozhranie.
- TCP a UDP komunikácia v režime server aj klient.
Hlavné odlišné vlastnosti voči prevodníku EthMBus-5M SMART
- Žiadne SMART funkcie pre samostatné vyčítanie, spracovanie a poskytovanie M-Bus údajov.
- Nižšia spotreba napájania.
- Podpora viacerých spojení v režime TCP/IP server.
- Neposkytuje Telnet rozhranie pre konfiguráciu.
- Neposkytuje Logovanie Ethernetovej aktivity a chybových stavov.
- Bez možnosti nastavenia záložných IP adries pre vytvorenie TCP/IP spojenia.
Záruka kvality
- Každý prevodník prechádza počas výroby niekoľkými funkčnými elektrickými testami.
Po konečnom skompletovaní sa ešte vykonáva záverečný komunikačný test.
- EMC certifikácia v akreditovanom laboratóriu.
- Kvalitný návrh a konštrukcia na základe dlhoročných praktických skúseností.
|
|
| Komunikačné rozhranie | 10BASE-T, alebo 100BASE-TX (auto-sensing) |
| Komunikačné protokoly | ARP, UDP, TCP, ICMP, AutoIP, DHCP, HTTP |
| Konektor | RJ45 |
| Kompatibilita | Ethernet: Version 2.0/IEEE 802.3 |
|
| Počet pripojiteľných zariadení | 1 až 5 SLAVE zariadení, kľudový prúd max. 7,5mA |
| Prenosová rýchlosť | 300 - 9600 bps |
| Ochrany | - ochrana proti prepätiu TVS 600W |
- elektronická ochrana pri preťažení a skrate na linke |
pozn. prevodník je odolný voči trvalému skratu na linke |
| Galvanické oddelenie | od napájania 1kV, od Ethernetu >1kV |
| Konektor | svorkovnica pre vodiče prierezu až 2,5mm2 |
|
| Odporúčaný rozsah napájacích napätí |
| Jednosmerné napájanie (DC) | 8,5V až 40V |
| Striedavé napájanie (AC) | 8,5V až 28V |
| Maximálne limity napájacieho napätia - trvalá prevádzka pri týchto napätiach sa neodporúča |
| Min. napájanie | 8V DC, 8V AC |
| Max. napájanie | 43V DC, 30V AC |
| Ochrany | ochrana proti prepätiu TVS 1500W |
| Spotreba | 1,3W až 2,2W. Závisí od zaťaženia M-Bus linky a komunikácie. |
| Maximálna spotreba pri skrate na M-Bus linke je 2,7W. |
| Konektor | svorkovnica pre vodiče prierezu až 2,5mm2 |
|
| Power - modrá | indikácia pripojeného napájacieho napätia |
| Transmit - zelená | indikácia vysielania dát na M-Bus linke |
| Receive - žltá | indikácia príjmu dát na M-Bus linke |
| Overload/Short - červená | indikácia preťaženia M-Bus linky - LED bliká (kľudový prúd > 7,5mA) |
| indikácia skratu na M-Bus linke - LED svieti (R linky < 500Ω) |
|
| Pracovný rozsah | 0°C až 45°C |
|
| Mechanické prevedenie | plastová krabička |
| Montáž | DIN lišta 35mm |
| Rozmery: výška x šírka x dĺžka | 56,5 x 17,5 x 97,5mm |
| Krytie | IP20 |
| Hmotnosť | 52g |
EMC kompatibilita M-Bus prevodníka bolo testovaná podľa nasledujúcich noriem pre obytné prostredie v akreditovanom laboratóriu.
|
| Norma | Skúška | Úroveň |
| EN 55022 | Power line - CONDUCTED EMISSIONS 10/150 kHz - 30 MHz | Class B |
| EN 55022 | RADIATED EMISSIONS (Electric Field) 30 MHz - 1000 MHz | Class B |
| |
|
| Norma | Skúška | Úroveň |
| EN 61000-4-2 | ELECTROSTATIC DISCHARGE (ESD) - Contact discharge | ± 4 kV |
| EN 61000-4-2 | ELECTROSTATIC DISCHARGE (ESD) - Air discharge | ± 8 kV |
| EN 61000-4-4 | ELECTRICAL FAST TRANSIENT/BURST - Power line | ± 4 kV |
| EN 61000-4-4 | ELECTRICAL FAST TRANSIENT/BURST - M-Bus line | ± 4 kV |
| EN 61000-4-5 | SURGE IMMUNITY - Power line. Common/differential mode. | ± 1 kV / ± 0,5 kV |
| EN 61000-4-5 | SURGE IMMUNITY - M-Bus line. Cable shielding. | ± 4 kV |
| EN 61000-4-5 | SURGE IMMUNITY - M-Bus line. Common/differential mode.* | ± 2 kV / ± 1 kV |
| EN 61000-4-6 | CONDUCTED DISTURBANCES, INDUCED BY RADIO-FREQUENCY | 3 V |
| FIELDS 0,15MHz - 80 MHZ. Power line and M-Bus line. |
* test vykonaný na žiadosť výrobcu. M-Bus port prevodníka dosahuje najvyššiu triedu odolnosti voči prepätiu podľa normy EN 61000-4-5. Tento spôsob vykonania skúšky sa pri použití tieneného kábla nevyžaduje.
|
|
Koncový zákazník
Cennik pre fyzické osoby a firmy,
ktoré nenakupujú prevodníky za účelom ďalšieho predaja.
|
| |
|
Integrátor
Cenník pre firmy, ktoré nakupujú prevodníky za účelom ďalšieho predaja
svojim zákazníkom v rámci svojej výrobnej alebo dodávateľskej činnosti.
Cenník je dostupný len pre registrovaných obchodných partnerov.
Žiadosť o registráciu.
|
|
|
Názov/Súbor
|
Dátum
|
Veľkosť
|
|
Reklamný leták
|
Prevziať
|
|
EthMBus5M_LITE_letak_v1_1_SK.pdf
|
20.4. 2021
|
412 kB
|
|
|
Návod
|
Prevziať
|
|
EthMBus5M_LITE_navod_v1_1_SK.pdf
|
20.4. 2021
|
1,28 MB
|
|
|
Návod k Web Interface-u
|
Prevziať
|
|
Ethernet_LITE_Web_Interface_v1_2_EN.pdf
|
29.11. 2019
|
1,87 MB
|
Virtuálny COM port
|
|
Pohľad zhora
Doporučené zapojenie
Doporučené zapojenie prevodníka s M-Bus zariadeniami, napájacím zdrojom a pripojením k počítaču prostredníctvom siete Ethernet.
LED indikácia
|
| Power |
Indikácia pripojeného napájacieho napätia. |
modrá |
| Transmit |
Indikácia vysielania dát na M-Bus linke. |
zelená |
| Receive |
Indikácia príjmu dát na M-Bus linke. |
žltá |
| Overload/Short |
Indikácia preťaženia alebo skratu na M-Bus linke. |
červená |
- indikácia preťaženia M-Bus linky - LED bliká (kľudový prúd > 7,5mA) |
- indikácia skratu na M-Bus linke - LED svieti (R linky < 500Ω) |
Konektory časť M-Bus
|
M-Bus |
Konektor pre pripojenie M-Bus linky. |
vstavaný |
Power |
Konektor pre pripojenie napájacieho napätia. |
vstavaný |
 |
Pól napájacieho napätia. |
|
Pól napájacieho napätia. |
 |
Uzemnenie. |
Konektory časť Ethernetu
|
| Ethernet RJ45 |
Konektor pre pripojenie Ethernetového kábla. |
RJ45 |
| Link |
Stav pripojenia do ethernetovej siete. LED dióda nesvieti v prípade nedostupného pripojenia, svieti ak je pripojenie aktívne. |
zelená |
| Rx/Tx |
Komunikačná aktivita. LED dióda zasvieti len pri sieťovej komunikácii. |
žltá |

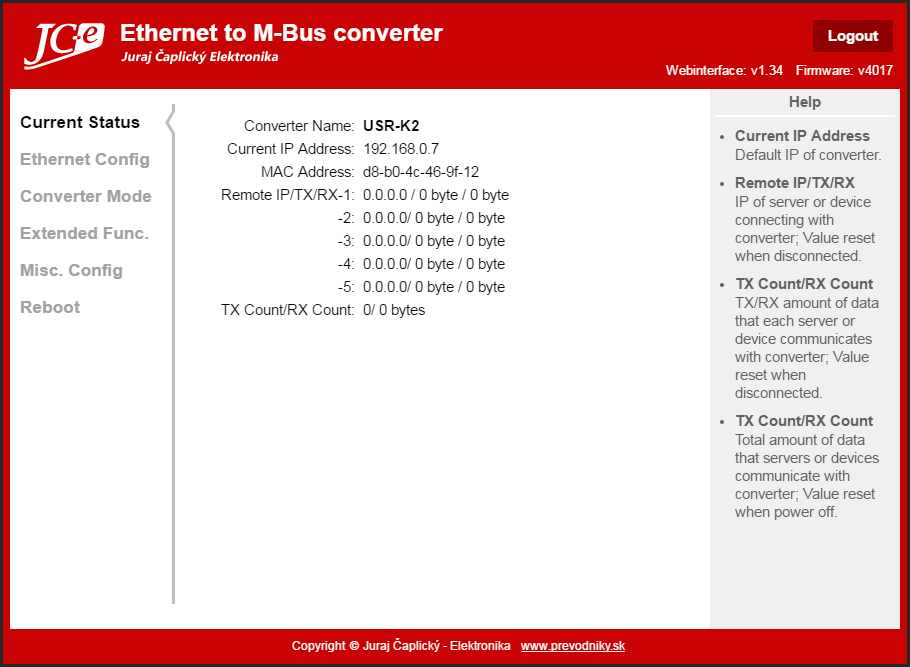

Web Interface
Rozmery
|
|
|
|
|
|
|
