MBusRepeater-XL, modely 45, 80, 120, 190

Opakovač pre M-Bus siete

Webshop
Prehľad
Technické parametre
Ceny
Download
Galéria

Použitie

  • Predĺženie M-Bus komunikačnej linky nad štandardnú vzdialenosť (vhodné cca. nad 1km).
  • Galvanické oddelenie jednotlivých úsekov M-Bus linky.
  • Rozdelenie M-Bus linky na viac elektricky nezávislých vetví.
Použiteľný v priemysle, automatizácii budov a iné podobné applikácie na vzdialené vyčítanie M-Bus údajov.

Popis

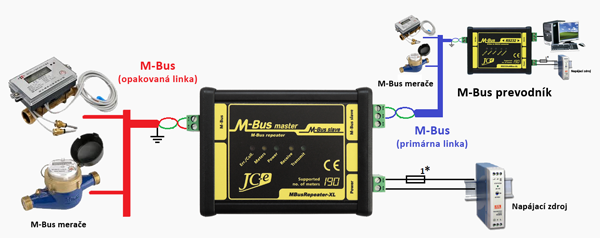

Opakovač rozdeľuje M-Bus linku na dve od seba galvanicky oddelené M-Bus linky a zabezpečuje prenos správ medzi týmito linkami bez ich zmeny. V prípade chybného stavu na M-Bus linke (napr. skrat) tento stav neovplyvní druhú oddelenú linku. Na hlavnej linke sa opakovač správa z elektrického hľadiska ako 2 slave zariadenia (2UL) - slave port. Na oddelenej linke je štandardný M-Bus master port. V závislosti od typu opakovača je maximálny počet pripojiteľných M-Bus zriadení na master port 45, 80, 120 alebo 190.

Hlavné vlastnosti

M-Bus opakovač má procesorom riadenú kontrolu vlastného stavu, stavu napájania a stavu M-Bus master portu. Prevádzkové a chybové stavy sú indikované pomocou LED indikácie a uľahčujú a zrýchľujú odhalenie možných chýb pri M-Bus komunikácii.
M-Bus master port
  • Pripojenie 1 až 45, 80, 120, alebo 190 M-Bus slave zariadení podľa typu prevodníka.
  • Prepäťová ochrana zaručujúca nadštandardnú odolnosť voči prepätiu.
  • Prúdová ochrana proti preťaženiu a skratu na linke.
  • Ochrana pred cudzím napätím.
  • Procesorová kontrola stavov M-Bus linky s LED Indikácia rôznych chybových stavov.
  • Indikácia kolízie odpovedajúcich M-Bus slave zariadení.
  • Indikácia obsadenosti M-Bus linky slave zariadeniami.
  • Indikácia preťaženia, skratu, kapacitného preťaženia M-Bus linky.
Napájanie
  • Široký rozsah jednosmerného napájacieho napätia 12-30V (20-30V pre model XL190).
  • Ochrana proti prepätiu.
  • Procesorová kontrola napájacieho napätia s indikáciou správnosti a chýb.
M-Bus slave port
  • Spotreba ako 2 slave zariadenia (2UL).
  • Ochrany proti prepätiu.
  • Galvanické oddelenie od napájania aj M-Bus linky.
Mechanická konštrukcia
  • Hliníková krabička s montážou na 35mm DIN lištu.

Záruka kvality

  • Každý prevodník prechádza počas výroby niekoľkými funkčnými elektrickými testami.
    Po konečnom skompletovaní sa ešte vykonáva záverečný komunikačný test.
  • EMC certifikácia v akreditovanom laboratóriu pre priemyselné prostredie.
  • Kvalitný návrh a konštrukcia na základe dlhoročných praktických skúseností.
